Online školení - Komplexní základy návrhu DPS v Altium Designeru 25

Školení je zaměřeno na probrání celkového postupu návrhového procesu v Altium Designeru 24 v podobě online školení, kde se kombinují části výkladu se samostatnou prací na zadaných úkolech a konzultacemi s lektorem.

zaklady AD

02/2025



25 950Kč

bez DPH



Zahrnuje

  • kurzovné
  • elektronické materiály
  • konzultace s lektorem

Založení projektu za použití existujících šablon

  • umístění šablon Altium Designeru
  • průvodce založením projektu
  • organizace projektu Altium Designeru
  • zakládání jednotlivých typů dokumentů

Vytvoření základních knihovních bloků

  • editor schématické knihovny
  • piny a jejich vlastnosti
  • tvorba grafické reprezentace schématické značky
  • tvorba více partové součástky
  • práce s uživatelskými parametry/atributy
  • vytvoření linku na dodavatele
  • editor PCB knihovny
  • pady a jejich vlastnosti
  • přehled vrstev v PCB dokumentu
  • použití nástroje IPC Compliant Footprint Wizard
  • navázání footprintu na schématickou značku

Návrh schémat se zaměřením na hierarchická schémata

  • představení základních objektů Part, Wire, Port, Power Port, Bus, Harness
  • nástroje pro hierarchický návrh multikanálových schémat
  • logická a fyzická anotace součástek a listů
  • osazovací varianty
  • kompilace, ERC kontrola

Typické nástroje pro návrh DPS

  • definice obrysu desky
  • import součástek do DPS
  • definice složení laminátu DPS
  • nastavení, správa a zobrazení vrstev v DPS
  • návrhová pravidla DRC
  • tvorba filtračních výrazů
  • lokalizace porušení návrhových pravidel
  • gridy a jejich použití
  • rozmístění součástek
  • routovací nástroje (interaktivní routování, ActiveRoute)
  • práce s polygony rozlité mědi
  • prošívání desky prokovy (Via Stitching)
  • DRC kontrola

Příprava výrobních dat a dokumentace

  • nastavení a generování dokumentace
  • Output Job formulář
  • soupiska materiálu (BOM, ActiveBOM)
  • výrobní dokumentace
  • Draftsman

end faq



Registrujte se telefonicky nebo na emailu:

+420 549 210 712

Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.



Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.



Komu je školení určeno

  • začínající uživatelé a studenti
  • uživatelé přecházející na Altium Designer z jiného návrhového prostředí
  • uživatelé, kteří si chtějí ověřit a rozšířit své pracovní postupy

Očekávané předchozí znalosti

  • obecné principy návrhu DPS (elektrotechnické znalosti)
  • (doporučené) znalost postupů návrhu v libovolném návrhovém softwaru

Co s sebou na online školení

  • PC s Altium Designerem 24.8 (požadavky AD) licenci můžeme na dobu školení zapůjčit
  • připojení k internetu alespoň 3Mbps (požadavky Zoom)
  • doporučujeme headset s mikrofonem (případně i webkameru) pro rychlejší komunikaci s lektorem
  • Altium Designer s licencí je potřeba na vypracování dobrovolných workshopových částí v rozsahu cca 4 hodin za jeden týden. Při vhodném střídání tak stačí jedna licence 3 až 4 účastníkům.

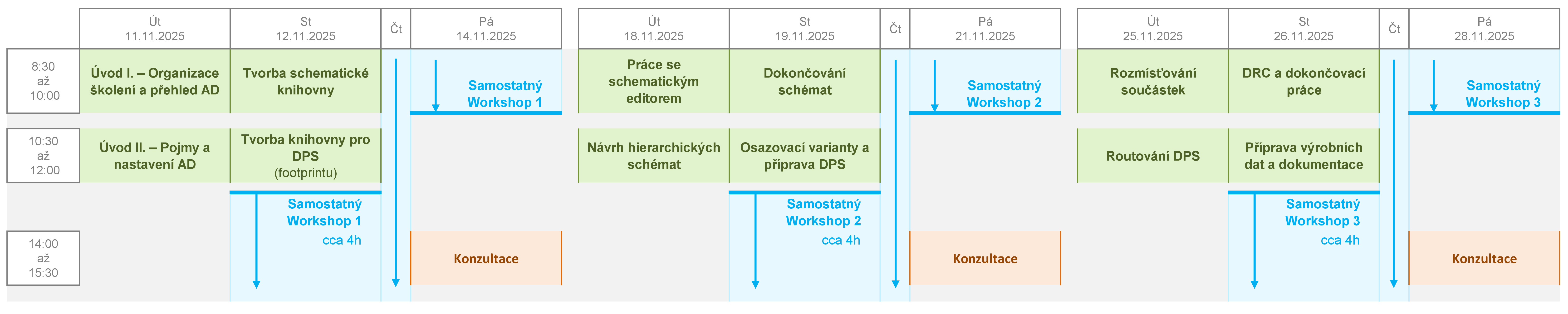

Program školení

Výklad školení probíhá vždy v úterý a ve středu od 8:30 do přibližně 12:00 až 12:30 (podle dotazů). Každý týden bude zadána samostatná práce na základě dodaných detailních podkladů, kterou je následně možné odevzdat emailem vždy do pátku do 10:00. Následně od 14:00 do 15:30 je pak prostor konzultovat s lektorem odevzdané práce a rozsáhlejší dotazy. Na vypracování samostatné části si vyhraďte cca 4 hodiny.

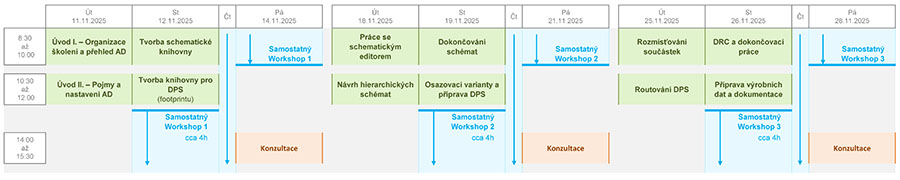

Skoleni zaklady AD 2024 04 online



Klikněte pro zvětšení

Informace ke školení

Školení pořádáme prostřednictvím platformy Zoom. Každý účastník obdrží v předstihu instrukce.

Započaté školení nelze přerušovat, ani nahrazovat zmeškaný výklad v náhradní čas. Za neabsolvované části školení nevracíme školné.

Záznam ze školení nebude k dispozici.

Ceny jsou uvedeny bez DPH a pro jednoho účastníka školení.
Vaše dotazy rádi zodpovíme emailem nebo telefonicky - Kontakty.
